Пневматичні вібратори в зернопереробці та борошномельному виробництві потрібні не для «підстраховки», а для нормальної роботи бункерів, жолобів і подаючих ліній. Саме вони допомагають прибрати зависання, злипання й утворення склепінь, але результат напряму залежить від правильно обраного типу вібратора та точки монтажу. Щоб система працювала стабільно, важливо також не економити на фітингах, клапанах і підготовці повітря, бо навіть хороший вібратор не дасть ефекту при слабкій пневмолінії.Отже, Як правильно обрати та встановити пневматичні вібратори для бункерів і жолобів - далі у нашій статті
Пневматика у зернопереробній і борошномельній промисловості — не допоміжна, а центральна технологія. Сипкі матеріали мають специфічну поведінку в ємностях: вони злипаються, утворюють склепіння і зависають у горловинах. Жодне механічне ворушіння ззовні не дає такого ефекту, як правильно підібраний і розміщений пневматичний вібратор.
Типи пневматичних вібраторів: яку фізику обрати

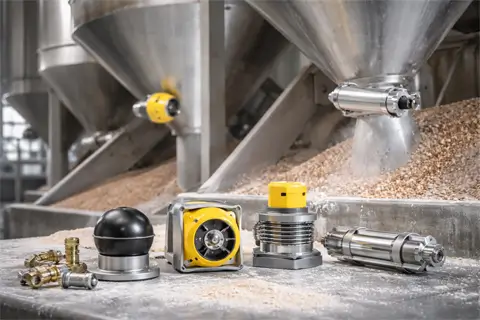

Пневматичні вібратори поділяються на чотири основних типи — і кожен з них оптимальний для свого класу завдань.
Турбінні вібратори (серія GT) генерують обертальну вібрацію за рахунок лопатевого колеса, що обертається стиснутим повітрям. Компактні, не вимагають мастила, витримують запиленість і температуру до 120°C. Оптимальні для встановлення на металевих бункерах і ємностях з зерном або борошном. Серія GT-13 — одна з найпопулярніших позицій у виробничому середовищі завдяки балансу між амплітудою вібрації і споживанням повітря.
Кулькові вібратори (серія K) — невеликі пристрої для точкового застосування. Металева кулька всередині сферичного корпусу обертається під дією потоку повітря, генеруючи хаотичну вібрацію. Частота регулюється подачею повітря. Підходять для встановлення на тонкостінних конструкціях, де турбінний вібратор був би надмірно потужним.
Роликові вібратори (серія R) мають просту конструкцію з ексцентричним роликом і генерують значну відцентрову силу при невеликих габаритах. Підходять для важкіших матеріалів і конструкцій з більшою жорсткістю.
Поршневі вібратори (серія FAL/FPLF) генерують лінійну вібрацію. На відміну від обертальних моделей, вони направляють зусилля в одну вісь, що особливо ефективно для прямолінійних жолобів і похилих площин. Не вимагають мастила, амплітуда і частота регулюються незалежно.
Де встановлювати вібратори
Ефективність пневматичного вібратора повністю визначається місцем його монтажу. Встановлення в неправильній зоні може зовсім не вирішити проблему зависання.
Найефективніша зона — конус бункера на відстані 100–200 мм від горловини. Саме тут формується більшість склепінь. При зависанні матеріалу в нижній третині бункера один вібратор у цій зоні вирішує проблему надійніше, ніж два-три вібратори, розставлені рівномірно по висоті.
Для жолобів і транспортних каналів монтаж проводиться на ділянці з найбільшим кутом нахилу, де матеріал уповільнює рух. Для похилих площин — з боку, протилежного потоку матеріалу.
Фітинги і клапани: надійність пневмосистеми в деталях
Вібратор — лише кінцева ланка пневматичної системи. Ненадійний фітинг або клапан нівелює всю ефективність вібраційного обладнання. Для ліній подачі стиснутого повітря до вібраторів застосовуються цангові і компресійні фітинги для труб діаметром 4–12 мм, клапани швидкого скидання тиску, дроселі для тонкого регулювання подачі повітря, а також глушники для зниження шуму на виході.
Блоки підготовки повітря — фільтр-регулятор-мастильниця — встановлюються перед групою вібраторів і забезпечують стабільний тиск і відсутність вологи у повітряній магістралі. Волога у стиснутому повітрі є однією з найпоширеніших причин передчасного виходу пневматичного обладнання з ладу.
Каталог пневматичного обладнання — вібраторів, фітингів, клапанів і блоків підготовки повітря — представлений за адресою https://remix.in.ua/ua/g1595839-pnevmaticheskoe-oborudovanie.
Відповіді на популярні запитання
Чому пневматичні вібратори такі важливі в зернопереробній і борошномельній промисловості?
Тому що сипкі матеріали в бункерах і ємностях поводяться нестабільно: можуть злипатися, зависати й утворювати склепіння. Правильно підібраний пневматичний вібратор допомагає відновити нормальний рух матеріалу там, де звичайне механічне втручання часто не дає потрібного результату.
Які типи пневматичних вібраторів використовуються найчастіше?
Найпоширеніші чотири типи: турбінні, кулькові, роликові та поршневі. Кожен із них має свою специфіку й підбирається під конкретне завдання, тип конструкції та характер матеріалу.
Коли варто обирати турбінний вібратор?
Турбінні моделі добре підходять для металевих бункерів і ємностей із зерном або борошном. Вони компактні, не потребують мастила, нормально працюють у запиленому середовищі та витримують високі температури, тому часто використовуються на виробництві.
Для чого підходять кулькові вібратори?
Кулькові вібратори зручні для точкового застосування, особливо на тонкостінних конструкціях. Вони менш агресивні за дією, ніж потужніші моделі, тому доречні там, де потрібна акуратна, але відчутна вібрація.
У яких випадках краще використовувати роликові або поршневі вібратори?
Роликові вібратори доцільні для жорсткіших конструкцій і важчих матеріалів, коли потрібна помітна відцентрова сила. Поршневі моделі краще працюють на жолобах і похилих площинах, бо створюють лінійну вібрацію в одному напрямку.
Де найефективніше встановлювати пневматичний вібратор на бункері?
Найкращий результат зазвичай дає монтаж у зоні конуса бункера, приблизно за 100–200 мм від горловини. Саме там найчастіше утворюються склепіння, тому влучне розміщення одного вібратора може спрацювати краще, ніж кілька пристроїв у менш вдалих точках.
Як правильно монтувати вібратори на жолобах і транспортних каналах?
На жолобах і каналах їх зазвичай ставлять у місці, де матеріал починає сповільнюватися. Якщо йдеться про похилу площину, монтаж виконують із боку, протилежного руху матеріалу, щоб вібрація працювала ефективніше.
Чому фітинги та клапани так впливають на роботу всієї системи?
Бо вібратор не працює сам по собі — він залежить від стабільної подачі стиснутого повітря. Якщо в системі слабкі фітинги, неправильне регулювання або ненадійні клапани, ефективність навіть хорошого вібратора різко падає.
Навіщо потрібні блоки підготовки повітря перед вібраторами?
Вони допомагають підтримувати стабільний тиск і захищають систему від вологи. Це важливо, тому що волога в стиснутому повітрі часто стає причиною швидкого зношування та поломок пневматичного обладнання.
Чи можна вирішити проблему зависання матеріалу просто встановленням більшої кількості вібраторів?
Не завжди. На практиці значно важливіше правильно вибрати місце монтажу й тип вібратора, ніж просто збільшувати їхню кількість, бо кілька пристроїв у невдалих точках можуть працювати гірше, ніж один, встановлений правильно.
